一、概述：
高低溫度傳感器采用DS18B20溫感器探頭來測量使用環境的溫度，靈敏度高測量范圍廣，廣泛應用于醫藥超低溫冰箱、實驗室高低溫恒溫箱、工礦以及其他需要溫度測量和控制的場所。
二、主要功能特點：
◆大屏LCD 顯示，0.1 顯示精度，外形美觀，操作簡便。
◆ RS485 信號輸出，最大串行128 個設備，便于遠程監控系統集成。
◆ 采用工業級電子元器件及電磁兼容設計，具有防浪涌、防靜電、防EFT 等保護功能，穩定可靠。
◆ 動環系統和溫度傳感器對接。
采集：溫度數據、及一路開關量輸入狀態，實時顯示當前溫度數據和開關量狀態。
三、技術參數：
外形尺寸： 80mm*80mm*80mm (長*寬*高)
工作電壓： DC12V
功 耗： <1W
EMC指標： 靜電防護
接口類型： RS485接口
數據格式： N,8,1
數據波特率： 4800bps
傳感器開關量： 1路開關量監測
傳感器工作溫度： -10℃～60℃
傳感器工作濕度： 10%～90%RH，無凝露
標配溫度傳感器類型： DS18B20
溫度傳感器檢測范圍： 溫度:-200℃-600℃
溫度分辨率： 0.1℃
標配溫度傳感器精度： 溫度±0.5℃ @ -10℃ to +85℃
溫度傳感器連接線長度：3米
四、使用說明：
設備安裝方法：
1.溫度傳感器上有DC12V、RS485①、開關量輸入、溫度傳感器，有4個接口。
2. DC12V連接12V電源（注意電源正負極）。
3. RS485①連接監控主機的RS485端子（注意：連接RS485總線時注意二根線的正負，要求485+連接485+/A、485-連接485-/B，接反了不能通訊。）。
4. 開關量輸入可以接入1路開關量。
5. 溫度傳感器接入高溫探頭（注意不能做延長，出廠時已接好線）。

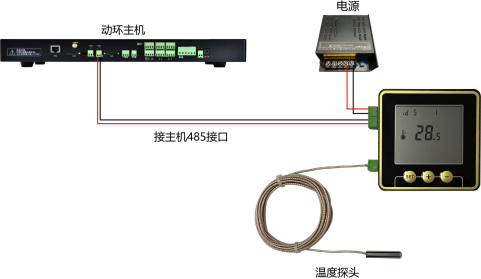

實物接線圖：
溫度傳感器設置：
1. 溫度傳感器上有三個按鍵，“+”“-”鍵顯示各設置項目值，按“SET”可進入設置設置模式，然后“+”“-”調整值。
2. 設置溫度傳感器參數。
3. ID：2（溫度傳感器的地址）。
4. SP：0 （開關量狀態鎖定值，0、1表示不鎖定，2表示鎖定短路報警延時2分鐘，3表示鎖定開路報警延時2分鐘）。
