工廠及生產車間溫度監控系統

發布時間：2021-05-11

文章簡介：

一、目的
由于一些工廠及生產車間對環境溫度或設備內部溫度有一定的要求應,希望。可以實時監測溫度,我公司研發設計了工廠及生產車間溫度監控系統。該系統可對其車間內的環境、設備及冷庫進行實時溫度采集，并將數據傳輸到PC機中并通過軟件進行數據記錄及分析。
影響因素通過現場的充分考察，主要影響因素考慮如下：
1、廠房內溫度較高，對外殼防水要求較高。
2、采集溫度范圍較大，要達到-50——250度；
廣州斯必得電子科技有限公司提供的溫度監控系統具備環境監控和報警功能，并可以方便地進行網絡訪問，而不會對原有系統廠生任何影響。

二、主要設備介紹
SPD-200GSM_PRO環境監控主機監控主機、485采集模塊、溫度探頭

SPD-200GSM_PRO環境監控主機產品性能參數
開關量（干接點）輸入	4路開關量輸入接口，光電隔離，可接煙感、漏水、防雷檢測等傳感器。監控主機可擴展4路、8路、16路等開關量輸入模塊
聯動輸出	2路繼電器輸出接口，可實現聯動告警輸出，燈光控制等等。
模擬量輸入接口	4路模擬量輸入接口，4-20mA、0-20MA電流環接口（可接負載電流儀表、、電池組電壓、輸入電壓儀表、輸出電壓儀表、風速傳感器、粉塵傳感器、液壓等帶4-20MA的傳感器）。
空調控制接口	1路普通空調紅外控制接口，可以實現1臺普通空調的自動開關控制。
溫濕度（數字量）輸入	1路溫濕度探頭接口，實現對1個溫濕度監測點的監控。監控主機最多可擴展64路485溫濕度傳感器
通訊接口	1路RS485總線接口，適配多種485總線模塊，如果UPS、精密空調、新風機、排煙機等帶485或232協議的設備，最多可接32路485總線模塊，最遠傳輸距離1200米。通過RS485接口可對設備進行網絡遠程固件升級或者廠家調試
后備電源接口	12V蓄電池備用電源接口（當廠區意外停電時自動啟用后備電源）
短信接口	支持移動、聯通GSM手機卡;可實現電話語音報警、短信報警、郵件報警、軟件多媒體報警、現場聲光報警。
供電電壓	設備DC供電。默認出廠值：DC12V
外形說明	標準19英寸1U機箱，液晶屏顯示，顯示內容多樣化，替代數碼單一顯示缺點。配備遙控器，可現場設置和查看相關報警參數
安裝方式	機架式固定安裝

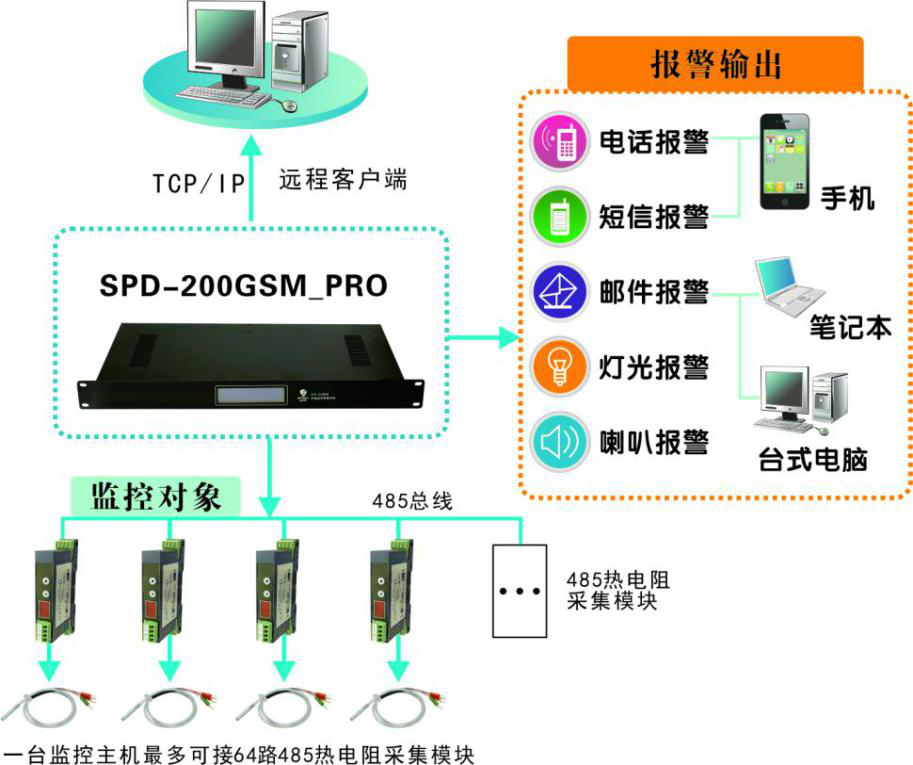

三、環境監控拓撲圖

應用
工業現場控制
遠程監控與數據采集
電力通訊與監控
電子產品制造……

單路熱電阻溫度隔離變送器
l 將現場各種熱電阻信號經過隔離傳送，輸出485通信信號給控制系統或其它單元組合儀表，信號隔離能有效消除地回流，解決工業現場干擾及信號轉換傳輸及匹配問題。
l 這是熱電阻溫度變送器，一入一出的隔離器。該隔離器采用獨立的直流電源供電方式，供電電源 - 輸入 - 輸出之間隔離。
l 標準的35mmDIN導軌卡式安裝。
l 供電電源
電源電壓：24VDC±10%
電流消耗：< 60mA（24VDC供電時）
功率損耗：<1.5W,（24VDC供電時）
l 輸入
輸入信號：Pt100、Pt10、Cu50、Cu100 等各型熱電阻
引線電阻：≤ 5Ω
l 輸出
輸出：RS485通信MODBUS-RTU協議。
l 綜合主要技術參數
標準精度：±0.2%F.S，±0.5%F.S
溫度漂移：±0.015% / ℃
響應時間： < 0.03s （10 ~ 90％）
穩定時間： ≤0.5s
電源變化影響：<±0.1% （允許電壓范圍）
隔離耐壓: 2500VDC/分鐘
絕緣電阻: ＞100MΩ
通訊距離：1200m
通訊格式：9600，8，n，1
工作環境溫度: －10~50℃
工作環境濕度: ≤85RH％
儲存環境溫度: －30~60℃
外形尺寸:寬16.6×高105×深65（mm）殼體材料: 阻燃ABS+PC
防塵設計: 有

特性
l 隔離傳輸，485通信，標準MODBUS-RTU協議。
l 單通道，一入一出。
l 輸入－輸出－電源之間隔離。
l 帶有工作電源指示燈。
l 標準的35mmDIN導軌卡式安裝。

PT100溫度傳感器鉑熱電阻

有動環監控系統項目，需要動環？找斯必得科技就對了，我們有案例，幫助您更加輕松運作項目。請致電：4006-020-248 或在線咨詢！我們免費為你提供動環監控系統方案與產品報價。

標簽：工廠及生產車間溫度監控系統，工廠及生產車間溫度監控
